0898-6675617818889805710在抗震設計中，大家都非常熟悉“強柱弱梁”的設計思想，但是為什么提出這樣的要求，很多設計人員其實是一知半解的。今天童老師就把“強柱弱梁”的來龍去脈給大家一次性講解清楚~
Q1框架結構中的強柱弱梁設計要求是怎么被提出來的呢？
童老師：
這要從能力設計法(Capacity Design Technique)開始說起。能力設計法又叫作機構控制設計法，它的基本思想是：
1、結構的破壞按照人們設想的形式發生，避免脆性破壞先于延性破壞發生，且結構破壞時能夠發生明顯可見的變形(延性)；
2、通過塑性開展、塑性變形削減結構的剛度，避免結構瞬時周期與地震波的卓越周期出現重合，從而使結構對地震作用產生一定程度的免疫；
3、塑性變形可以吸收地震波的能量，通過耗能削減地震響應。
能力設計法對結構的抗震設計非常重要，“強柱弱梁”的設計概念就來自于這種方法。此外，以下這些常用的設計思想也來自于能力設計法：
● 鋼結構的強節點弱桿件設計要求
● 鋼筋混凝土剪力墻的強剪弱彎設計要求
● 偏心支撐框架中弱耗能梁段的設計
● 弱剪型支撐強框架的要求(斜支撐的屈曲或屈服先于框架柱形成塑性鉸或屈曲)
● 強鋼梁，弱八(人)字支撐的設計思想
● 鋼框架內嵌未加勁的鋼板墻，鋼板墻應首先出現拉力場現象
Q2“強柱弱梁”的設計方法有什么優點？
童老師：
“強柱弱梁”設計方法的優點主要有：
（1）不會形成薄弱層；
（2）鋼梁內軸力很小，彎矩曲率滯回曲線飽滿，延性好，耗能能力強；
（3）鋼材抗拉強度能夠在罕遇地震下發揮作用；
（4）倒塌機構中包含更多塑性鉸，引發倒塌需要的地震能量更大。

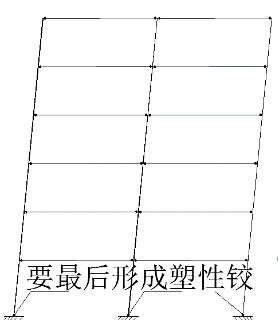

圖1 強柱弱梁的優點
Q3地震工況下框架結構的動力穩定性如何得到保證？
童老師：
由于高階振型的影響、鋼梁塑性鉸形成的不同步及塑性鉸會在隔層形成等因素，結構不會出現0剛度狀態，仍保有30%-37%的初始剛度。
這個30%-37%的初始剛度可以抵消框架的二階效應，保證框架結構在地震工況下的動力穩定性。

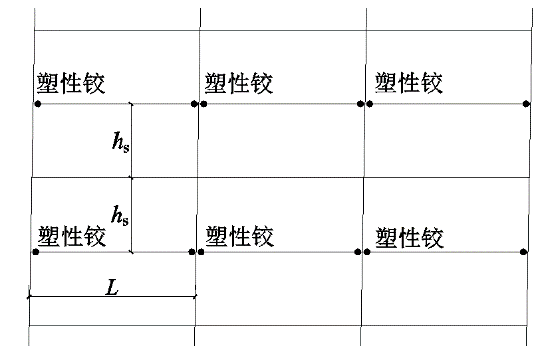

圖2 隔層形成塑性鉸，結構仍保有30％－37%的初始剛度
因此，框架結構，包括雙重抗側力結構中的框架結構，應滿足強柱弱梁要求。在高烈度設防地區，強柱弱梁的豁免條件應適當加嚴（框架柱的軸壓比、地震力的放大倍數等）。
注：本文是《鋼結構與鋼－混凝土組合結構設計的方法》1.5節的提煉，該書由國家科學技術學術著作出版基金資助，建筑工業出版社2022年6月出版，第2次印刷，歡迎選購。
文章轉自鐵木辛柯工程設計與研究公眾號
