二、看圖的方法和步驟

看圖方法：從上往下看、從左往右看、由外向內看、由大到小看、由粗到細看，圖樣與說明對照看，建施與結施圖結合看。

看圖步驟：①先把目錄看一遍。了解是什么類型的建筑，是工業廠房還是民用廠房，建筑面積有多大，是單層、多層還是高層，是哪個建設單位、哪個設計單位，圖紙共有多少張等。按照圖紙目錄檢查各類圖紙是否齊全，圖紙編號與圖名是否符合。②看圖程序是先看設計總說明，以了解建筑概況、技術要求等，然后進行看圖。一般按目錄的排序逐張往下看，如先看建筑總平面圖，了解建筑物地理位置、高程、坐標、朝向以及與建筑物有關的一些情況。作為施工技術人員，看過建筑總平面圖之后，就需要進一步考慮施工時如何進行施工的平面布置。③看完建筑總平面圖之后，一般先看施工圖中的 平面圖，從而了解房屋的長度、寬度、軸線間尺寸、開間大小、內部一般的布局等。看了平面圖之后可再看立面圖和剖面圖，從而達到對建筑物有一個總體的了解。④先從基礎平面圖、剖面圖了解挖土的深度，基礎的構造、尺寸、軸線位置等開始仔細地看圖。按照：基礎——鋼結構——建筑——結合設施（包括各類詳圖）這個施工程序進行看圖，遇到問題可以記下來，以便在繼續看圖中得到解決，或到設計交底時再提出得到答復。

注：在看圖中還應該對照建筑圖與結構圖查看有無矛盾，構造上能否施工，支模時標高與砌磚高度能不能對口（俗稱能不能交圈）等等。

三、施工圖制圖規定

1.圖幅：根據《建筑制圖標準》的規定，圖紙幅面的規格分為0、1、2、3、4號共五種。幅面的長寬尺寸、邊框的尺寸見表。

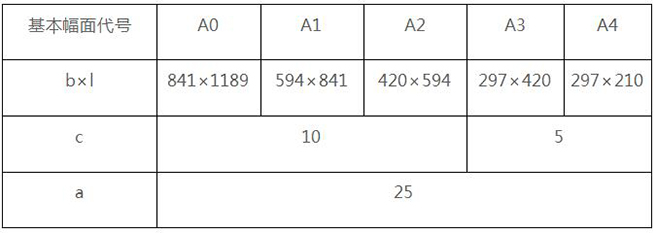

幅面的長寬尺寸、邊框的尺寸

2.比例尺：

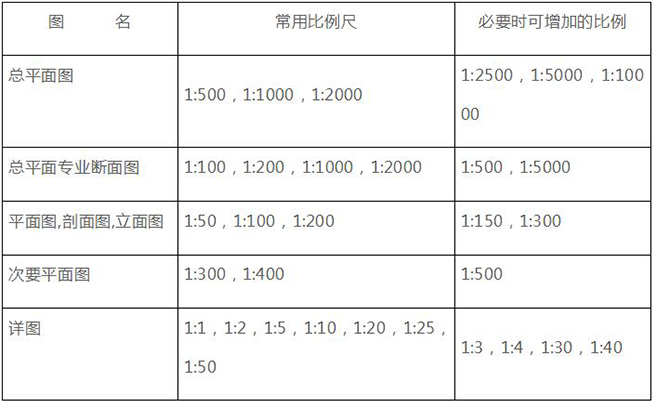

常用比例尺

一般在一個圖形中只采用一種比例尺。在鋼結構中，有時允許在一個圖形上使用兩種比例尺。例如在構件圖中，為了清楚地表示預制鋼筋混凝土梁的鋼筋布置情況，在長度（水平）方向和高度（垂直）方向可以用兩種比例尺。施工時以所長注尺寸為準。

比例注寫在圖名的右側。當整章圖紙只用一種比例時，也可以注寫在圖標內圖名的下面。祥圖的比例應注寫在祥圖索引標志的右下角。

3.軸線：

施工圖中的軸線是定位、放線的重要依據。凡承重墻、柱子、大梁或屋架等主要承重構件的位置都應畫上軸線并編上軸線號。非承重的隔斷墻以及其他次要承重構件等，一般不編軸線號。凡需確定位置的建筑局部或構件，都應注明它們與附近軸線的尺寸。

軸線用點劃線表示，端部畫圓圈（圓圈直徑8—10㎜），圓圈內注明編號。水平方向用阿拉伯?dāng)?shù)字由左至右依次編號；垂直方向用漢語拼音字母由下往上順序編號。

四、讀圖的注意事項

讀圖應注意的幾個問題：

⑴施工圖是根據投影原理繪制的，用圖紙表明房屋建筑的設計及構造做法。要看懂施工圖，應掌握投影原理并熟悉房屋建筑的基本構造。

⑵施工圖采用了一些圖例符號以及必要的文字說明，共同把設計內容表現在圖紙上。因此要看懂施工圖，還必須記住常用的圖例符號。

⑶讀圖應從粗到細，從大到小。先大概看一遍，了解工程的概貌，然后再細看。細看時應先看總說明和基本圖紙，然后再深入看構件圖和詳圖。

⑷一套施工圖是由各工種的許多張圖紙組成的，各圖紙之間是互相配合、緊密聯系的。圖紙的繪制大致按照施工過程中不同的工種、工序分成一定的層次和部位進行，因此要有聯系的、綜合的看圖。

⑸結合實際看圖。根據實踐、認識、再實踐、再認識的規律，看圖時聯系實踐，就能比較快地掌握圖紙的內容。

五、圖紙的形成

投影的概念以及視圖的形成：一是從實物通過投影變?yōu)閳D形的原理說明物與圖之間的關系；二是從利用投影原理見到的視圖說明形成圖紙的道理。

一、 投影的概念：

投影分中心投影和平行投影。其中平行投影又有斜投影和正投影。正投影：光線平行，投影方向垂直于投影面作出的平行投影。

二、 視圖：

視圖就是人從不同的位置所看到的一個物體再投影平面上投影后所繪成的圖紙。一般分為上視圖，前、后、側視圖和剖視圖。

⑴上視圖：即人在這個物體的上部往下看，物體在下面投影平面上所投影出的形象。

⑵前、后、側視圖：是人物體的前、后、側面看到的這個物體的形象。

⑶剖視圖：這是人們假想一個平面把物體某處剖切開后，移走一部分，人站在未移走的那部分物體剖切面前所看到的物體在剖切平面上的投影的形象。

⑷仰視圖：這是人在物體下部向上觀看所見到的形象。仰視圖一般是在室內人仰頭觀看到的頂棚構造或吊頂平面的布置圖形。當天棚無各種裝飾時，一般不繪制仰視圖。
