隨著現代化社會的發展，鋼結構越來越受到人們的青睞，鋼結構建筑也隨之普及。

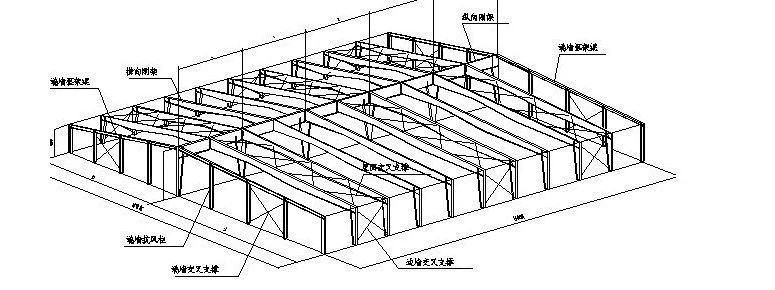

當鋼屋蓋以平面桁架作為主要承重構件時，各個平面桁架（屋架）要用各種支撐及縱向桿件（系桿）連成一個空間幾何不變的整體結構，才能承受荷載。這些支撐及系桿統稱為屋蓋支撐。它由上弦橫向水平支撐、下弦橫向水平支撐、下弦縱向水平支撐、垂直支撐及系桿組成。下面分別介紹各類支撐及系桿的位置、組成、形式及計算和構造。
　　1、上弦橫向水平支撐
　　上弦橫向水平支撐一般布置在屋蓋兩端（或每個溫度區段的兩端）的兩榀相鄰屋架的上弦桿之間，位于屋架上弦平面沿屋架全跨布置，形成一平行弦桁架，其節間長度為屋架節間距的2~4倍。它的弦桿即屋架的上弦桿，腹桿由交叉的斜桿及豎桿組成。交叉的斜桿一般用單角鋼或圓鋼制成（按拉桿計算），豎桿常用雙角鋼的T型截面。當屋架有檁條時，豎桿由檁條兼任。
　　2、下弦橫向水平支撐
　　下弦橫向水平支撐布置在與上弦橫向水平支撐同一開間，它也形成一個平行弦桁架，位于屋架下弦平面。其弦桿即屋架的下弦，腹桿也是由交叉的斜桿及豎桿組成，其形式和構造與上弦橫向水平支撐相同。橫向水平支撐的間距不宜大于60m，當溫度區段長度較長時，應在中部增設上下弦橫向水平支撐。
　　3、下弦縱向水平支撐
　　它位于屋架下弦兩端節間處，位于屋架下弦平面，沿房屋全長布置，也組成一個具有交叉斜桿及豎桿的平行弦桁架，它的端豎桿就是屋架端節間的下弦。下弦縱向水平支撐與下弦橫向水平支撐共同構成一個封閉的支撐框架，以保證屋蓋結構有足夠的水平剛度。
　　4、垂直支撐
　　垂直支撐位于上、下弦橫向水平支撐同一開間內，形成一個跨長為屋架間距的平行弦桁架。它的上、下弦桿分別為上、下弦橫向水平支撐的豎桿，它的端豎桿就是屋架的豎桿（或斜腹桿）。垂直支撐中央腹桿的形式由支撐桁架的高跨比決定，一般常采用W形或雙節間交叉斜桿等形式。腹桿截面可采用單角鋼或雙角鋼Ｔ形截面。
　　5、在沿廠房縱向每間隔4～6個屋架應設置垂直支撐，以保證屋架安裝時的穩定性。系桿在未設橫向支撐的開間，相鄰平面屋架由系桿連接。系桿通常在屋架兩端，有垂直支撐位置的上、下弦節點以及屋脊和天窗側柱位置，沿房屋縱向通長布置。系桿對屋架上、下弦桿提供側向支承，因此必要時，還應根據控制這些弦桿長細比的要求按一定距離增設中間系桿。對于有檁屋蓋，檁條可兼作系桿。
