鋼結構設計與施工（詳解）
瀏覽次數：3257次發布時間：2018/05/25
輕型門式鋼架結構
輕型門式剛架結構與一般普通鋼結構相比具有以下技術特征：
1.結構構件的橫截面尺寸較小，可以有效地利用建筑空間，降低房屋的高度，建筑造型美觀。
2.門式剛架的剛度較好，自重輕，橫梁與柱可以組裝，為制作、運輸、安裝提供了有利條件。
3.屋面剛架用鋼量僅為普通鋼屋架用鋼量的1/5-1/10，是一種經濟可靠的結構形式。

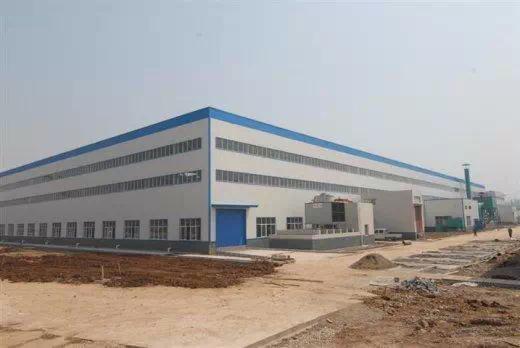

工程實例一：
主體結構采用輕型單跨門式剛架形式，吊車最大起重量為20噸，中級工作制。
為使立面效果簡潔美觀，屋面采用有組織內排水形式。屋面采用聚氨酯屋面板，自潔型高檔面板，減少了屋面的積灰量，使建筑物屋面保持恒久潔凈，高波峰提高了屋面板的承載力，具有跨度大、排水快，搭接處采用流體力學設計，保證安裝快捷、氣密、防毛細滲水效果好。墻面采用聚氨酯墻面板，具有良好的保溫、隔熱、隔音效果，增加室內美觀度、平整度。安裝方便，工期短，美觀。

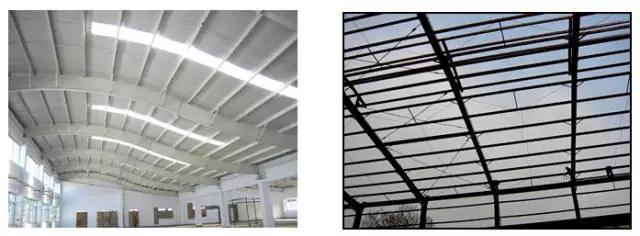

工程實例二：
主體結構采用輕鋼結構框架體系。樓面板采用鋼－混凝土組合樓板。屋面板采用壓型鋼板，波浪造型的輕鋼結構屋面梁輕盈、活潑，克服了工業建筑造型單一、立面造型呆板的缺點。墻面采用聚氨酯墻面板

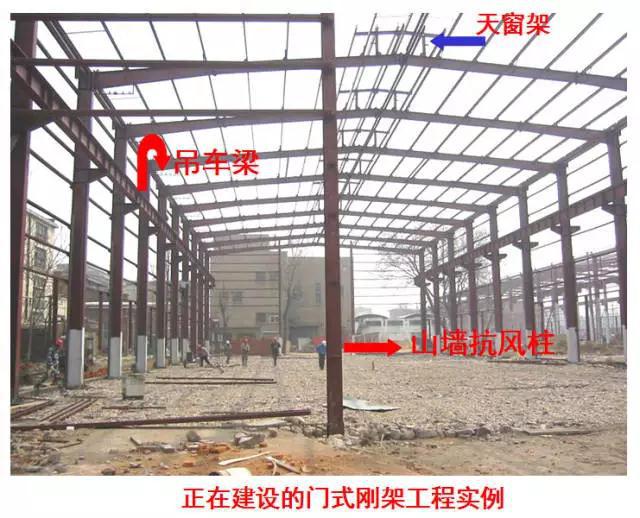

門式剛架結構的組成
● 主要承重骨架－門式剛架
● 檁條、墻梁 －冷彎薄壁型鋼
● 屋面、墻面 －壓型金屬板、彩鋼夾芯板
● 屋面及墻面保溫芯材 －聚苯乙烯泡沫塑料、 聚氨酯泡沫塑料、巖棉等
● 支撐 －屋面支撐、柱間支撐
門式剛架結構的特點
● 重量輕
● 工業化程度高、施工周期短
● 柱網布置靈活
● 綜合經濟效益高
門式剛架結構性能：
1.門式剛架屋面體系的整體性可以依靠檁條、隅撐來保證，從而減少了屋蓋支撐的數量，同時支撐多用張緊的圓鋼做成，很輕便。
2.門式剛架的梁、柱多采用變截面桿件，可以節省材料。
3.組成構件的桿件較薄，對制作、涂裝、運輸、安裝的要求高。
4.構件的抗彎剛度、抗扭剛度比較小，結構的整體剛度也比較柔。
門式鋼架結構的應用情況
1.我國門式剛架設計規程：《門式剛架輕型房屋鋼結構技術規程》(CECS102:2002)
2.應用范圍：輕型廠房、物流中心、大型超市、體育館、展覽廳、活動房屋、加層建筑等。
3.應用規模：國內每年有一千萬平方米的輕鋼結構建筑物竣工。
4.輕型門式剛架的適用范圍及截面形式：
(1).屋面荷載較小，橫向跨度為9～24m，柱高為4.5～9m，
(2).沒有吊車或設有中、輕級工作制吊車的廠房。
(3).當廠房橫向跨度不超過15m，柱高不超過6m時，屋面剛架梁宜采用等截面剛架形式。當廠房橫向跨度大于15m，柱高超過6m時，宜采用變截面剛架形式。

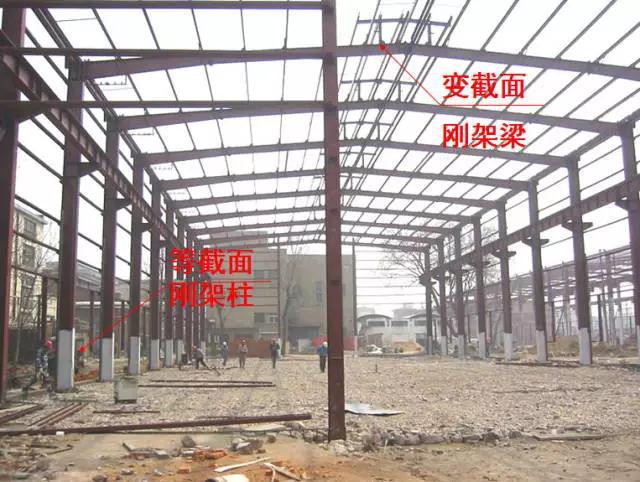

5.變截面剛架與等截面剛架的對比:
柱和梁采用變截面形式時，截面形狀與內力圖形附合較好，受力合理、節省材料。變截面剛架在構造連接及加工制造方面不如等截面方便。

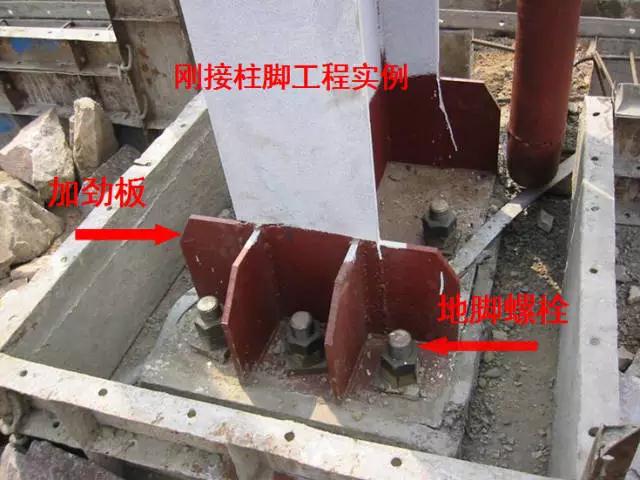

6.柱腳形式:
門式剛架柱腳分為鉸接和剛接兩種連接形式。
